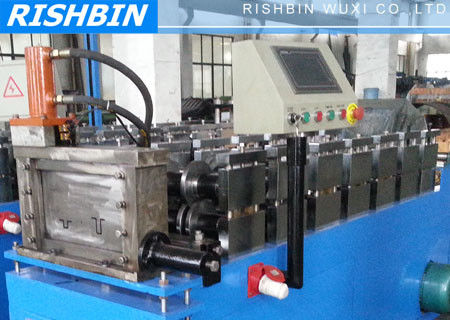

Rollo del marco de acero del techo del metal que forma la transmisión de la caja de engranajes de la máquina
Rollo principal que forma el sistema
Longitud de la parte principal: sobre 3000х800х1400
Peso de la parte principal: 3 toneladas
Voltaje: 380V/50HZ3Phase (como petición del cliente)
Fijador del rodillo: Columna de la guía
Capítulo: placa media soldada con autógena
Tipo de marco conmemorativo del arco
Grueso del capítulo: 25m m
Modo de la impulsión: engranaje
Material de rodillos: GCr12MoV
Material de ejes: acero 45# con el temple
Diámetro de ejes: φ40mm
Número de rodillos: 10 rodillos
Alimentación principal: 3kw
Reductor de velocidad Cycloidal del engranaje planetario
sistema del O.N.U-mecanismo de botes giratorios
Se utiliza para apoyar la bobina de acero y para desenrollarla de una manera de la placa giratoria.
La voz pasiva desenrolla tirado por el rollo que forma el sistema
Capacidad de cargamento: 1.5T
Anchura de desenrollamiento: 300m m
Diámetro interno: 450-550m m
Playa de la entrada
Pase la materia prima (placa de acero) con la playa para fabricar y el proceso, puede garantizar que los productos están aseados, paralelo y todo es uniformidad. Refiera por favor a la regulación del equipo para saber que la función de localiza el hierro de ángulo.
Estación hidráulica
Es controlada por la bomba de aceite de la rueda de engranaje. Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la impulsión de la bomba la máquina del cortador para comenzar el trabajo del corte.
Poder hidráulico del motor: 3kw
Aceite hidráulico: 46#
Volumen: 60L
Componentes: El sistema incluye un sistema del tanque hidráulico, un sistema de la bomba de aceite hidráulico, dos tubos hidráulicos. Y dos sistemas de válvulas del electromagnetismo.
Sistema de control eléctrico
PLC 1.Adopted, transductor, panel táctil del delta Taiwán para asegurar velocidad con estabilidad, precisión y curso de la vida.
el elemento eléctrico 2.Other es delta
3.Equipped con el interruptor movible, la rotura del aire, el radiador, el transformador y el protector eléctrico de la salida para la conveniencia y la seguridad de la operación.
Componentes principales de la máquina
|
Decoiler/Uncoiler
|
1 unidad
|
|
Guía de alimentación
|
1 unidad
|
|
Rollo principal que forma la máquina
|
1 unidad
|
|
Dispositivo hidráulico del corte
|
1 unidad
|
|
Estación hidráulica
|
1 unidad
|
|
Tablero de control informático del PLC
|
1 unidad
|
|
Tabla del agotamiento
|
2 unidades
|

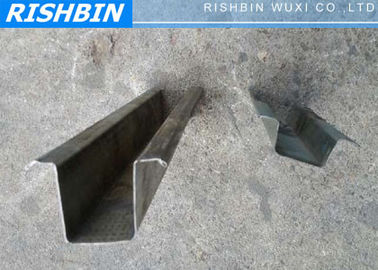

Algunas imágenes para la referencia
Introducción de la compañía
Somos uno de los proveedores principales y fabricante en China y hemos sido de suministro y de fabricación del rollo que forma el equipo para el sector de la construcción del edificio del metal durante mucho tiempo.
Somos especialistas en el rollo que forma las máquinas para la fabricación la producción de construcción de edificios, tal como techumbre del metal y la pared, los diversos perfiles trapezoidales puede ser aduana manufacturada. Construimos el completeroll que forma las líneas para las líneas el cubrir y del revestimiento.
