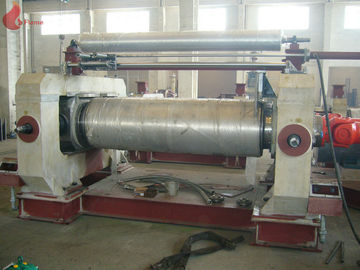

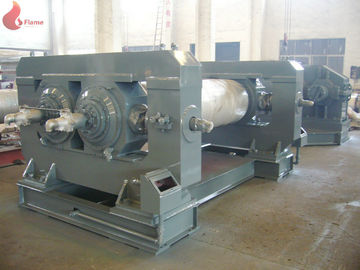

Rollo de Φ610 x1830mm dos que mezcla el molino abierto con la transmisión del acoplamiento del engranaje

Mezcladora de goma del molino de mezcla del rollo de Φ610x1830mm dos con la transmisión del acoplamiento del engranaje

Descripción:

Molino de mezcla de goma

1. Los rollos se hacen del arrabio enfriado con el bastidor hecho girar. La cara del rollo es dura y antiusura. La cavidad interna se procesa para hacer temperatura proporciónada bien en la superficie del rollo.

2. La máquina se equipa de un dispositivo de protección contra sobrecarga para prevenir los componentes principales frombeing dañada debido a sobrecargar.

3. La máquina también se equipa de un dispositivo de la emergencia. Cuando sucede un accidente emeregente, apenas dibuje la barra del tirón, y la máquina parará immediately.it es segura y confiable

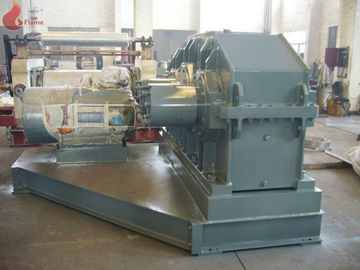

4. El sistema del transimission adopta un reductor del engranaje planetario de ZQ, que tiene una estructura condensada con una vida más alta de la eficacia de la transmisión, más de poco ruido y más larga de servicio.

5. El bastidor base es un marco completo, que es conveniente para la instalación.

Usos:

Dos rodillos abren la tubería de goma del molino de mezcla usada en la fábrica de goma del producto: Refinamiento del caucho natural, caucho crudo y mezcla compuesta. Mezcla de derrota del caucho y el dejar de goma de la etiqueta.
Esta máquina es rodillo doble que se abre para ser utilizado para el caucho o la mezcla plástica. Consiste en el asiento, el dispositivo del capítulo, del caucho, de conducción, el lubricador y el refrigerador, dispositivo de ajuste de la gama del rodillo. Freno de seguridad. Motor y reductor, etc. El rodillo se hace de seguridad refrescado y el arrabio duro, superficie lisa se pule en término de diverso caso. El vapor saturado y el agua de enfriamiento se pueden entrar en el rodillo vacío para ajustar la temperatura del rodillo. Las partículas coloidales se dibujan dentro del hueco de los dos rodillos que hacen la rotación relativa en diversa velocidad para mezclar el caucho, dentro de hoja de goma adicional.

Descripción:

1. Especificación general

tamaño 1-1.Roll: Φ610x1830mm

1-2. Materia prima mezclada: Caucho

1-3.Electric

1) Alimentación principal: 380V x 50HZ x 3Φ

2) Auxiliar: 380V x 50HZ x 3Φ

3) Poder del control: 220V x 50HZ x 1Φ

1-4. Utilidad

1) Agua de enfriamiento: 2 ~ 3 Kg/cm2

2) Presión del vapor: 5 Kg/cm2

2. Especificación principal

motor 2-1.Main

1) Tipo: Rotor totalmente incluido de la jaula

2) Poder: CA 132KW x 8P x 380V x 50HZ

3) Transmisión de poder: Acoplamiento del engranaje

2-2. Reductor

1) Tipo: Tipo de la O.N.U-Impulsión

2) Capacidad: 132KW

3) Ratio: 1/22.1

4) Con engranaje: Helicoidal solo y doble

5) El llevar: Rodamiento de rodillos

6) Material

(1) caso: Estructura suave de la soldadura al acero

(2) piñón: 20CrMnTiA

(3) engranaje: 20CrMnTiA

(4) eje de engranaje: 20CrMnTiA

(5) eje de salida: 42CrMoA

7) Lubricación: De circulación forzada

8) Transmisión de poder: Acoplamiento del engranaje

2-3. Marco y casquillo

1) Tipo: Tipo superior abierto

2) Material: Estructura suave de la soldadura al acero

2-4. Piezas del rollo

1)Rollo

(1) tipo: Rollo agujereado

Rollo delantero: Derecho

Rollo posterior: Derecho

(2) tamaño: Φ610x1830L

(3) material: Arrabio enfriado

(4) profundidad enfriada: 10~15 milímetros

(5) dureza: HS 70 ±2

2) Rollo R.P.M

(1) rollo delantero: 20,45 R.P.M

(2) rollo posterior: 22,09 R.P.M

(3) ratio de la fricción: 1/1.08

3)Ajuste del pellizco

(1) tipo: Motor

(2) rollo eficaz Gap: Max.50mm

(3) indicador: Placa de la memoria (se fue y derecho)

4) Cojinete liso

(1) tipo: Rodamiento de rodillos esférico

(2) llevar el caso: Acero de molde, ZG25

(3) lubricación: Sistema de circulación forzada

5) Control de la temperatura

Enfriamiento de (1) y método de calefacción: Tipo manual

6) Impulsión del rollo

Junta Acoplamiento-Reductor-Universal del Motor-Engranaje----Rollo posterior y rollo delantero

2-5. Guía común:

1) Tipo: Fijo

2) Material: Placa de acero, placa del cromo.

2-6. Dispositivo de la parada de emergencia

1) Tipo: Freno hidráulico de la demostración

2) Operación: Botón S/W---- 4Pcs

                            Cuerda S/W----Parte delantera 1Pc

                            Pie S/W----Parte delantera 1Pc

2-7. Cama

1) Tipo: Cama común

2) Material: H-Haz

3) Institución: Perno de ancla de “J”

4) Acc'y: Bandeja (acero inoxidable 304)

2-8. Cuchillo del ajuste

1) Tipo: Tipo manual de la barra

2) Material: Acero 45#

3) Cuchillo Q'ty: 4 PCS

Otros términos:

1. Período de entrega: totalmente 8 meses después del contacto se confirman;
2. Pago: el 30% de la cantidad total por T/T por adelantado como señal, el 70% de la cantidad total por L/C;
3. Recambios: El vendedor suministra un sistema de piezas vulnerables sin valor gratis. El vendedor también sugiere que el sistema de la compra una del comprador de varios recambios para el almacenamiento la una operación del año. El vendedor mostrará que la lista de recambios al comprador para el suyo elige antes de entrega.
4. Exterior y color: El exterior y el color de las máquinas se basan en el estándar del vendedor. De curso podemos producir según la sombra-guía del comprador;
5. Energía eléctrica: La cita antedicha se basa en 380V/50Hz. Habrá una cierta tarifa adicional y extendido produciendo la hora para los requisitos de alimentación eléctricos a la medida
6. Período de garantía:
   1. Máquinas: un año después del depuración acertado;
   2. Componentes eléctricos: 6 meses después del depuración acertado;
7. Servicio del depuración a bordo: El vendedor envía cuatro trabajadores técnicos (o más como petición del comprador) al lugar que designó por el comprador para dar instrucciones el servicio del depuración;
   1.    El vendedor está responsable de la tarifa costada en China pero a excepción de la carga de la visa.;
   2.    El comprador está responsable de la tarifa costada a bordo y de la carga de la visa. Esta tarifa incluye pero no limitado como abajo:

1. Tarifa del vuelo para la travesía;
2. Tráfico, comida y tarifa viva durante el evection;
3. Permiso (tarifa) de la mano de obra USD 80,00 para una persona un día
4. Transportador: El comprador debe emplear un traductor para la comunicación conveniente. Si no el vendedor enviará un traductor adicional. El comprador debe estar responsable de este coste (refiera al a~d).
