Router neumático automático del PWB del CNC para la placa de circuito impresa rígida

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	YUSH
Certificación:	CE,ROHS, FCC
Número de modelo:	YSV-5A

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	business negotiation
Detalles de empaquetado:	Caso de Plywooden
Tiempo de entrega:	5-10 días
Condiciones de pago:	En fábrica. MANDO
Capacidad de la fuente:	1000 /week determinados

Contacto

Descripción detallada del producto

Motor proteger:	Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión	Cortar la precisión:	0.1m m
Tamaño del PWB (máximo):	322mm*322m m	Colocación de repetibilidad:	0.001m m
Sistema de Vision:	Compensación del CCD AOTU	ordenador:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Eje:	50000rpm/min	Precisión del corte:	0.01m m
Resaltar:	Máquina de recortar del PWB , Máquina del separador del PWB

Router neumático automático del PWB del CNC para la placa de circuito impresa rígida

Lista de piezas de la máquina

I. Hardware
EJE	Eje e inversor del lucero del alba
CCD	Línea cámaras industriales de Sony 520
LENTE	Computar EX2C
Tornillo	Importaciones del tornillo de la bola de tierra de la precisión de TBI
Guía	HIWIN que ensancha el carril de guía linear importado
MOTOR	Serie de JiaBao LCF
TARJETA DE LA ENTRADA-SALIDA CONTRONL	HFC PCI-9074
TARJETA DEL CONDUCTOR CONTRONL	HFC PCI-9074
TARJETA DE ENTRADA-SALIDA	PCI-9074-64pcs/-38pcs
Limpieza estática	Serie de STATIC-ST401A
Ordenador	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1GDDR/80G)
Interfaz de la máquina	AOC LCD17”, ratón de Logitech
2. software
Sistema de control	Windows XP profesional (Service3, v.3244)
GUI de la operación	Chino Windows XP
El programa corrige	En línea
Sistema de Vision	Compensación del CCD AOTU
Sistema de control	Versión de F 1.0.2

Parametrización para la optimización del tratamiento

Total
Dimensiones (WDH)	1220mm1450mm1420m m
Peso	550KG
Altura compensada	60~110m m
Manipulante
Tipo del motor	Serie de JiaBao
Colocación de repetibilidad	0.001m m
Zona de trabajo de AXIS (máxima)	680mm360mm50m m
Estación de trabajo
Fijación del PWB	estándar, especialización
Carga/que descarga del PWB	manual
Tamaño del PWB (máximo)	322mm*322m m
PWB grueso (máximo)	5m m
Fixturing
Rigidez fixturing	estándar
Fijación de Fixturing	maquinaria
Motor del eje
Poder	400W
Eje	50000rpm/min
Proteja	uno mismo/enfriamiento del viento
Cortador del cambio	Especialización
Encaminamiento de capacidad
Cortando la velocidad (máximo)	100mm/s
Conduciendo la velocidad (máximo)	3000mm/s
Precisión del corte	0.01m m
Sistema del vacío
Poder del vacío	2.2KW CA 380V
Vacío	plomo
Utilidades
Poder	2.2KW AC380V
Suministro de aire	2~5KG/cm2
Programación
El programa corrige	En línea
La función corrige	Línea, arco, circula, U-curva
Almacenamiento del programa	HDD
Sistema de Vision	CCD del color de SONE
compensación de la fresa	AUTO
Disposición del vacío	AUTO
Monitores de la operación
Iindicator	Estado de la máquina de Iindicator
control de la herramienta	Vida automática de la herramienta de la detección, el uso de la prueba del tiempo
Motor proteger	Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión
motor sobre control cargado	Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja
Tiempo usable de la herramienta	Vida automática de la herramienta de la detección,
Estadística de los datos	Modelo separado del tablero, separando cuenta, métodos de cuenta diversos
Expediente del error	El software registra automáticamente toda la memoria de las alarmas de máquinas
III. exactitud
Precisión de AXIS	0.001m m
Cortar la precisión	0.1m m
IV. seguridad
La zona de trabajo protege	Con cuatro protección sellada
Sensor de la puerta	Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional)
Botón de paro del exigencia

Descripción de la función

La imagen del encabritado X10 hace easier&increase programado la exactitud del ajuste del punto.

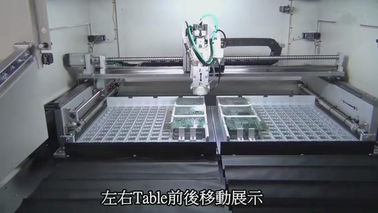

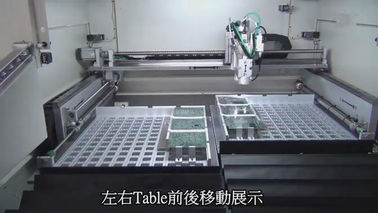

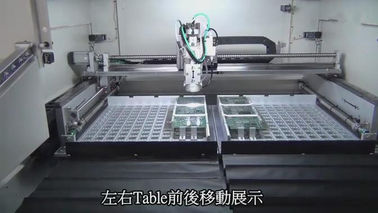

La tabla de desplazamiento dos proporciona simultáneamente el movimiento de entrada y salida para reducir la época de tachuela para una mejor productividad.
La imagen AUTO de la compensación system.CCD de la MARCA podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte.
del routng del pedazo elevación y cambio automáticamente al punto programado siguiente entonces que corta para prolongar la época de la vida de encaminar el pedazo.
diseño de la industria de la puerta de la seguridad.
La imagen del CCD podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte
